深联不锈钢桥架

  • 所属分类:“深联”牌电缆桥架

  • 点击次数:
  • 发布日期:2021/04/02
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

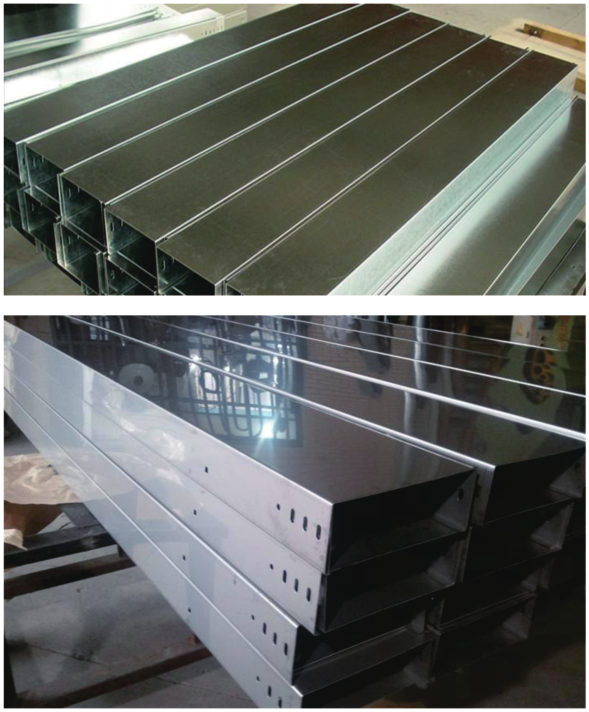

不锈钢桥架


      STAINLESS STEEL TRAY


不锈钢电缆桥架详细说明/ STANLESS STEEL CABLETRAY INDETAL


      不锈钢桥架抗腐蚀) , 它具有结构简单.样式新颖、载荷大重量轻.耐腐蚀。使用寿命长,安装方便。适用于一般环境地区,在沿海临雾地区.高湿度和有腐蚀性的环境中,更能显示出它的独特抗腐蚀性能,

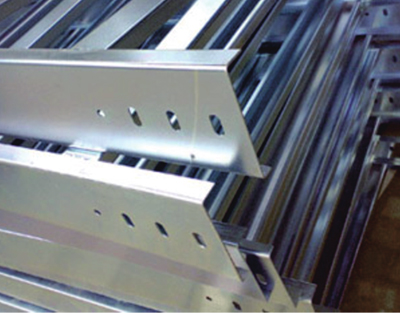

      不锈钢梯级式电臨桥架是根察国外有关技术及我厂产品的特点改进而成,它具有重量轻,成本低、造型别致,通风散热性好等特点。不锈钢桥架适用于-一般直径较大的电缆铺设,特别适用于高,低压动力电缆的铺设。


      1.不锈钢桥架作为布线工程的一一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此.设计选型过程应根据弱电各个系统电缆显得类型、数量,合理选定适用的桥架。


      (1 )确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况。方便维修,以及电缆路由的疏密来确定不锈钢桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。


      (2)荷载计算:计算不锈钢桥架主干线纵断圍上单位长度的电缆重量,


      (3 )确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定不锈钢桥架的型号,规格,托臂的长度,支柱的长度间距,桥架的宽度和层数。


      (4)确定安装方式:根据场所的设置条件确定桥架的固定方式。选择悬吊式,直立式,侧壁式或是混合式,连接件和紧国件一般是配套供应的,此外,根据桥架结构选折相应的盖板。


      (5 )给出不锈钢桥架平.剖面圈,局部部位还应绘出空间图,开列材料表。


      2.如与电力不锈钢桥架合用时应将电力电缆和弱电电缆各直- 侧,中间采用隔板分隔。


      3.弱电电缆与其它低电压合用桥架时,应严格执行选择具有外屏题展的弱电系统的弱电电缆,避免相互间的干扰。4.不锈钢桥架安装要求


      (1 )槽式大跨距不锈钢桥架由室外进入建筑物内时.桥架向外的坡度不得小于1/100.(2 )不锈钢桥架与用电设备交越时,其间的净距不小于0.5m,


      (3 )两组不锈钢桥架在同-高度平行敷设时,其间净距不小F0.6m.


      (4)在平行圈上绘出桥架的路由,要注明桥架起点,终点,拐弯点。分支点及升降点的坐标或定位尺寸,标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。


      直线段:注明全长。桥架层数.标高.型号及规格;拐弯点和分支点:注明所用转弯接板的型号及规格;升降段注明标高变化。也可用局部大样圈或剖面图表示。


      (5)桥架支撑点,如立柱,托臂或非标准支、构架的问距、安装方式,型号规格,标高,可同意在平直上列表说明.也可分段标出用不同的剖面图、单线图或大样图表示,


      (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用重直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

      (7 )不锈钢桥架直高出地面22米以上,桥架顶部距项棚或其它障得物不应小于0.3米。桥架宽度不直小于0.1米,桥架内横断面的填充率不应超过50%,


      (8 )不锈钢桥架内缆线垂a敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾。转弯及每间開3- 5米处进行固定。


      (9)在吊顶内设置时,槽盖开启面应保持80%米的垂直净空.线槽截面利用事不应超过50%。


      ( 10 )布放在线槽的缆线可以不绑扎,槽内缴线应顺直.槽内缆线应顾直,尽量不交叉。缆线不应溢出线槽,在缆线进出线槽部位。转弯处应绑扎固定。重直线槽布放绩线应每间隔15米固定在缆线支架上。


      (11)在水平。垂直桥架和垂直线桥中數设线时,应对机线进行绑扎。4对线电缆以24根为束, 25对或以上主干线电缆,光绩及其它信号电缆应根据统线的类型,缴经。蜘线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。


      (12)桥架水平敷设时,支撑问距一般为1.5- 3m.垂直敷设时固定在建筑物构体上的间距直小于2m。

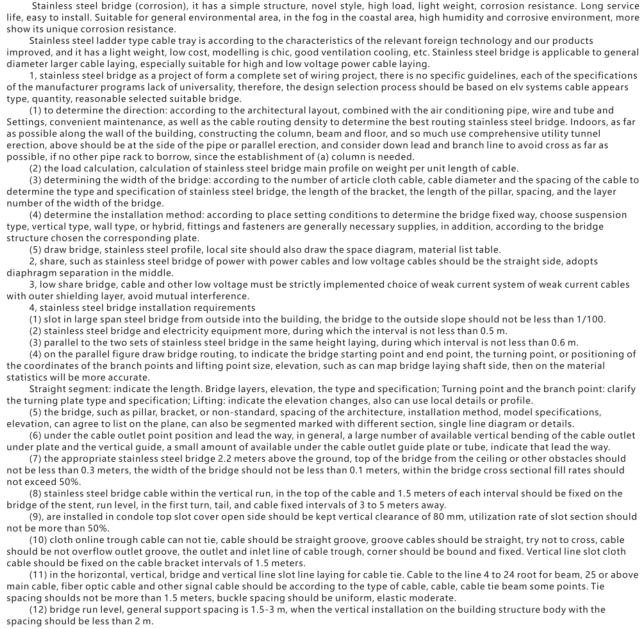

英文说明

不锈钢桥架
